スイッチサイエンス Raspberry Pi 5用NVMe SSD拡張ボードのセットアップ手順

Published at July 29, 2024 11:40 a.m.
Edited at July 30, 2024 2:57 p.m.

このドキュメントではスイッチサイエンス Raspberry Pi 5用NVMe SSD拡張ボードのセットアップ手順を解説します。

内容物

  • 1x Raspberry Pi 5用NVMe SSD拡張ボード
  • 1x フレキシブルケーブル
  • 4x M2.6 10mmネジ
  • 4x M2.6 3mm ジュラコンスペーサー
  • 4x M2.6 5mm ジュラコンスペーサー
  • 1x M2 3mmネジ

ハードウェアのセットアップ

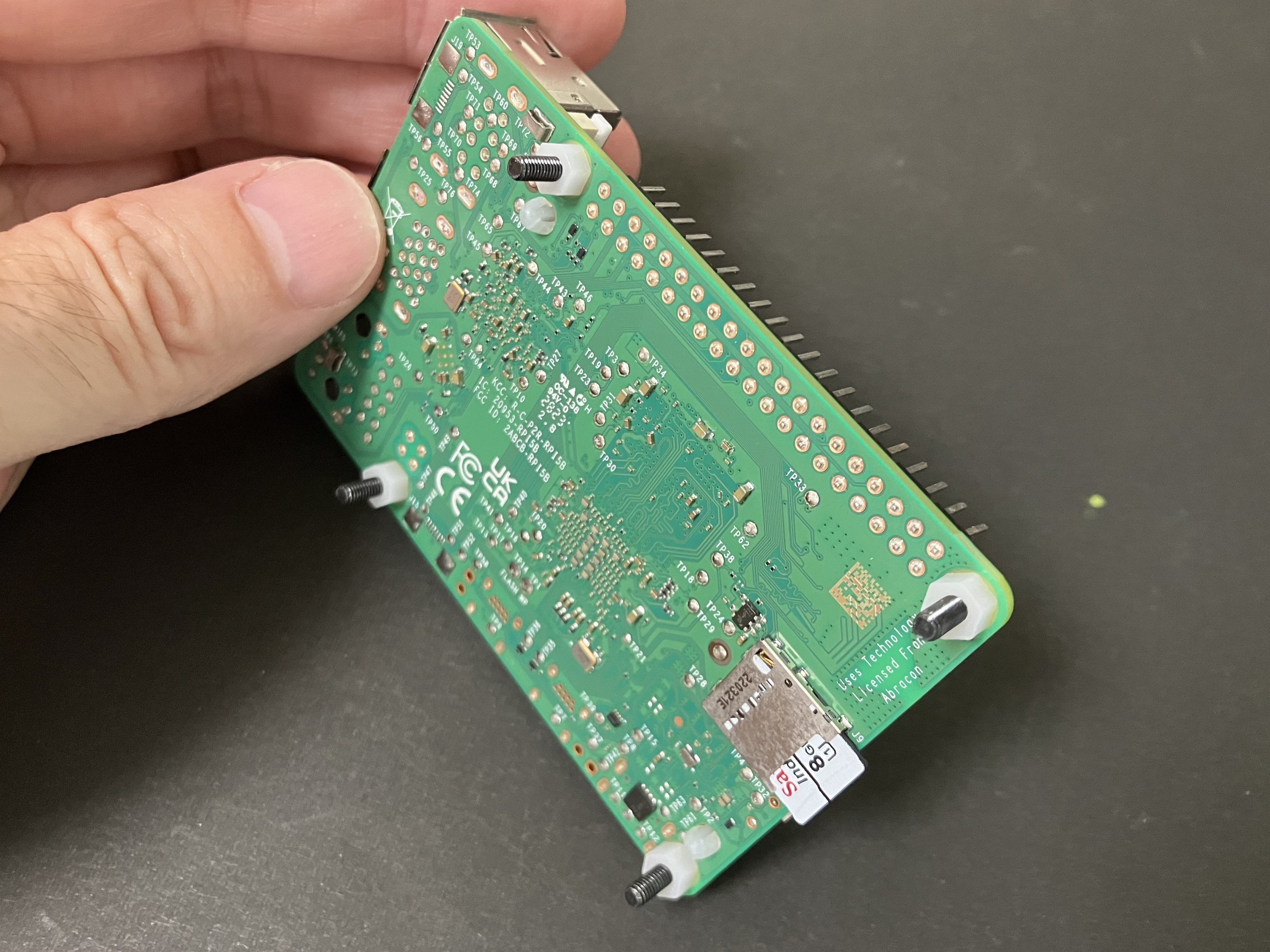

M2.6 10mmネジとM2.6 3mmジュラコンスペーサーをRaspberry Pi 5の4つのネジ穴に取り付けます。
IMG_3850

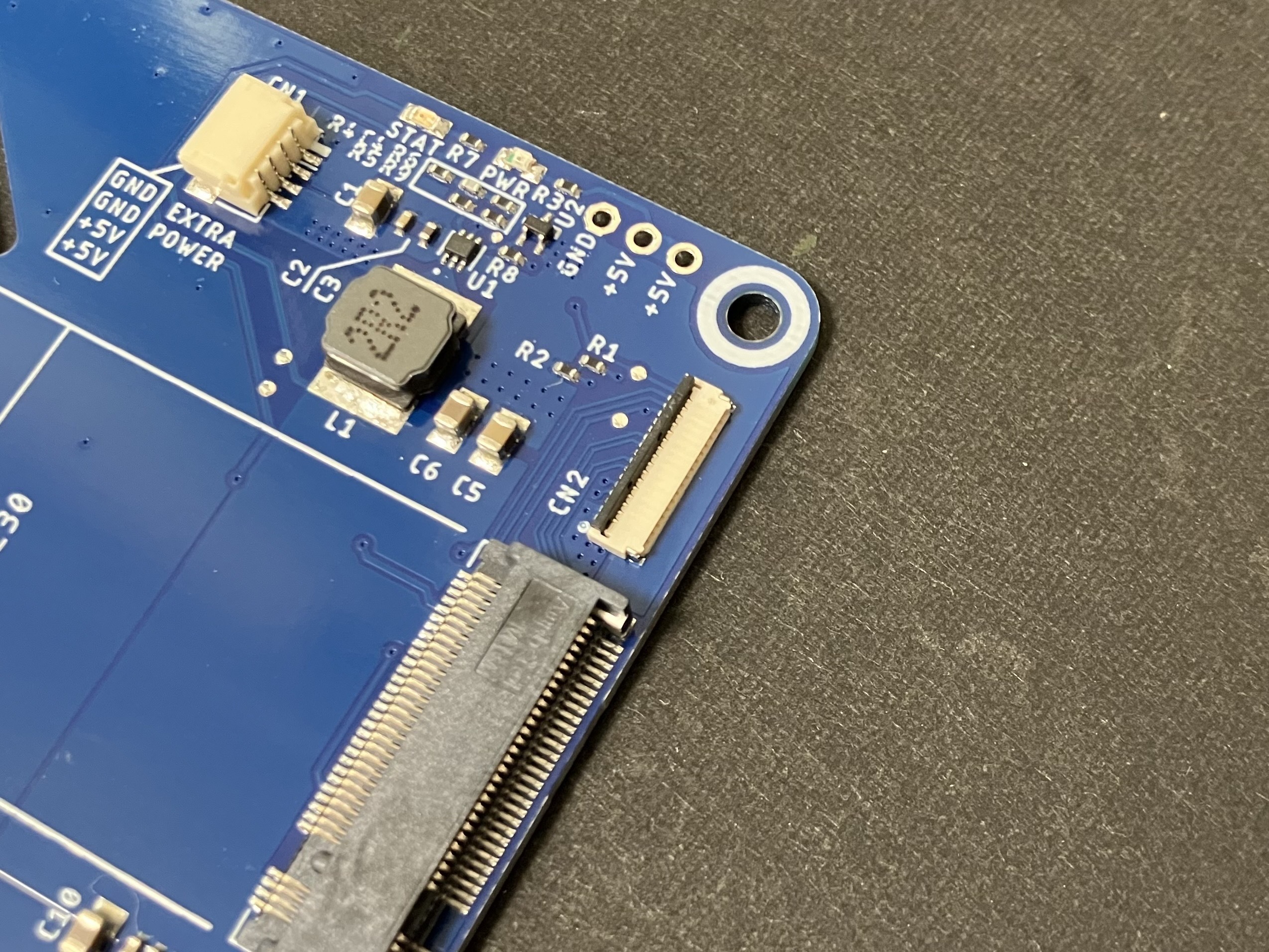

Raspberry Pi 5用NVMe SSD拡張ボードのPCIeコネクタの黒い部品に爪をひっかけてゆっくり上に返します（アンロックします）。
IMG_3859

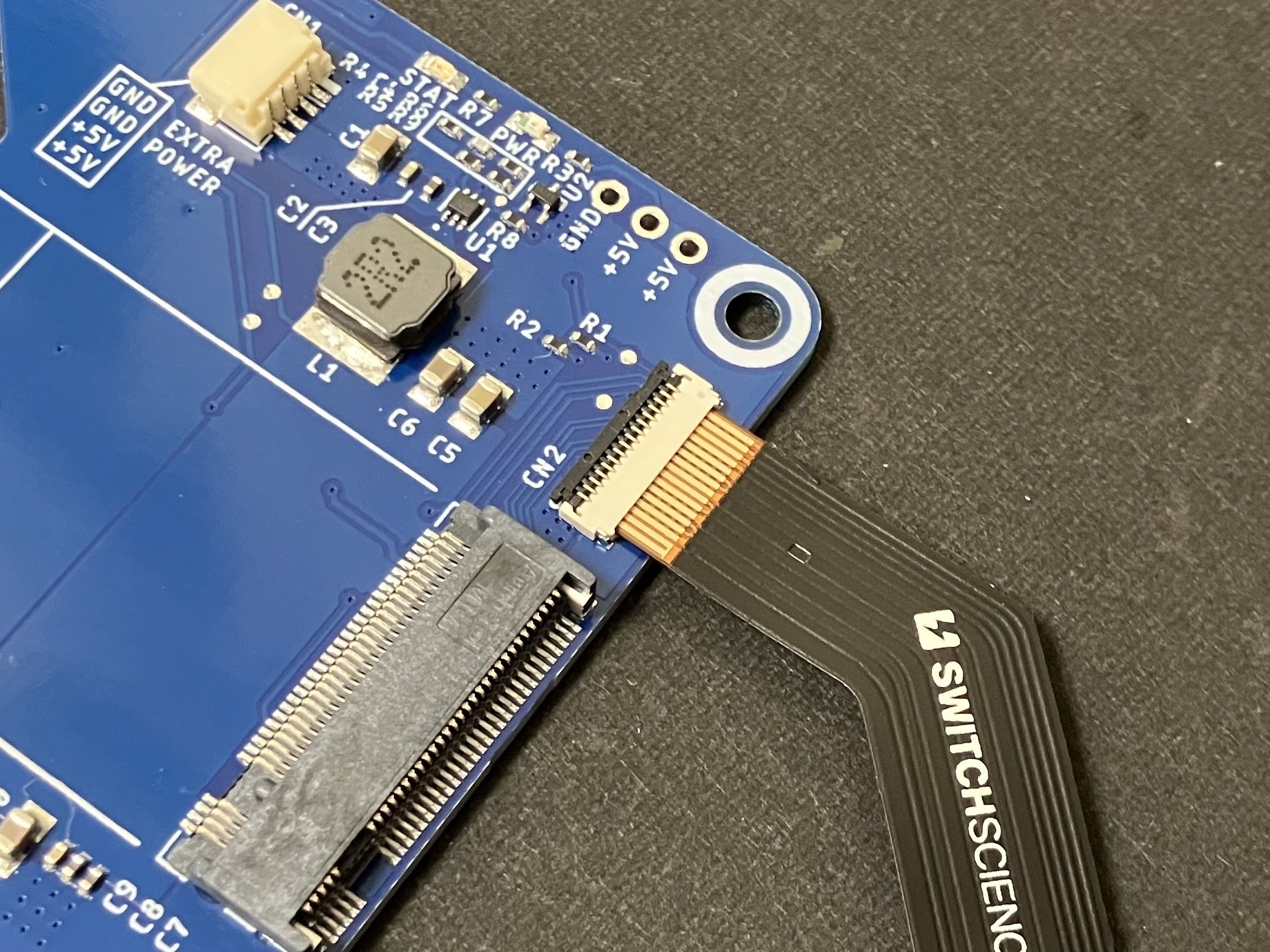

フレキシブルケーブルを真っすぐコネクタに挿入し黒い部品を倒します（ロックします）。フレキシブルケーブルには向きがあるので注意してください。"to RPi5"と書かれたほうはRaspberry Pi 5側です。またコネクタの差込口は浅く1mmほどしかささらないの注意してください。
IMG_3860

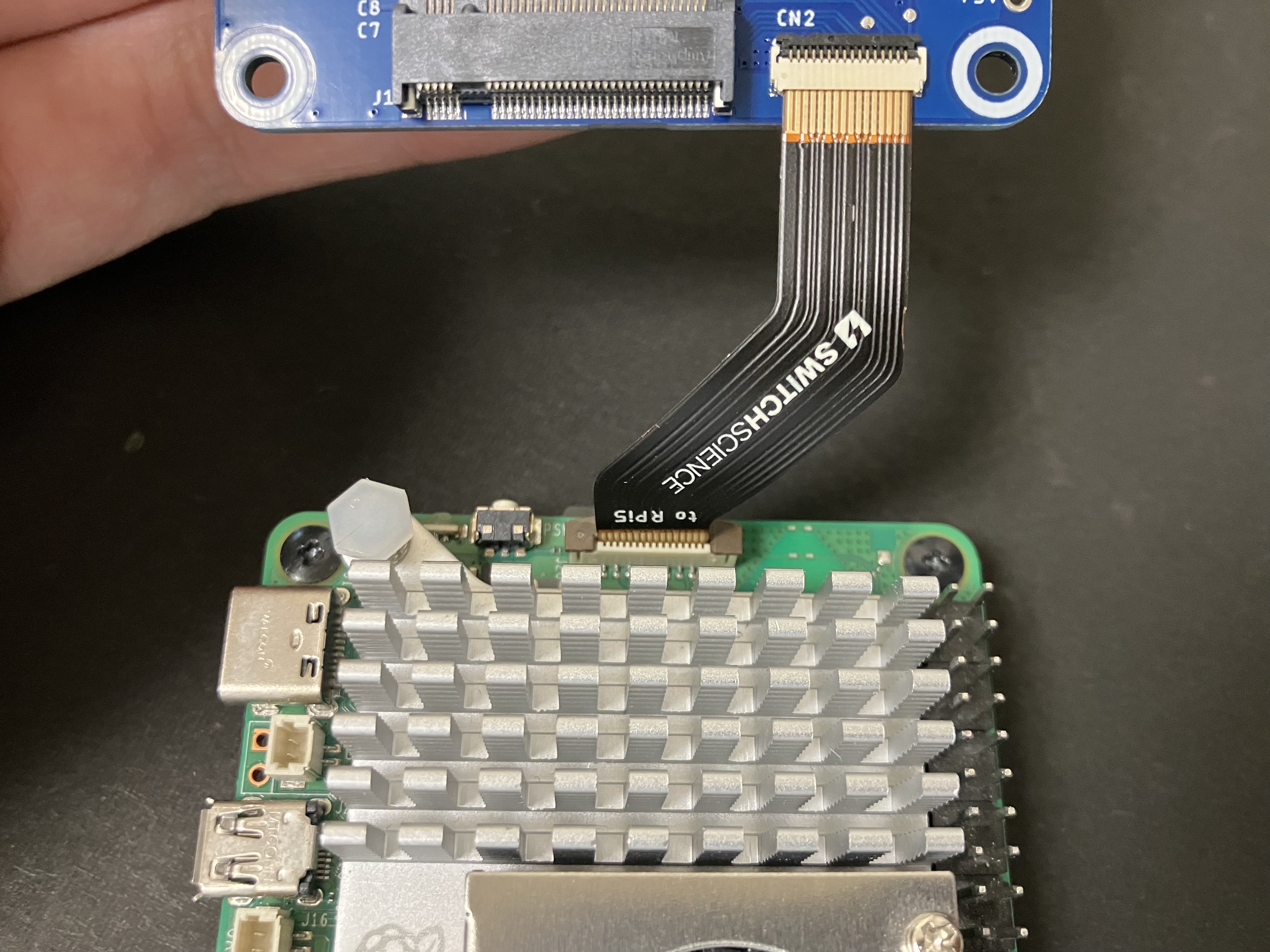

Raspberry Pi 5のPCIeコネクタの茶色い部品をゆっくり持ち上げます（アンロックします）。フレキシブルケーブルを真っすぐコネクタに挿入し、茶色い部品を押し込みます（ロックします）。この時、フレキシブルケーブルのコンタクト（金色の端子）がRaspberry Pi 5の基板側を向くようにしてください。
IMG_3854

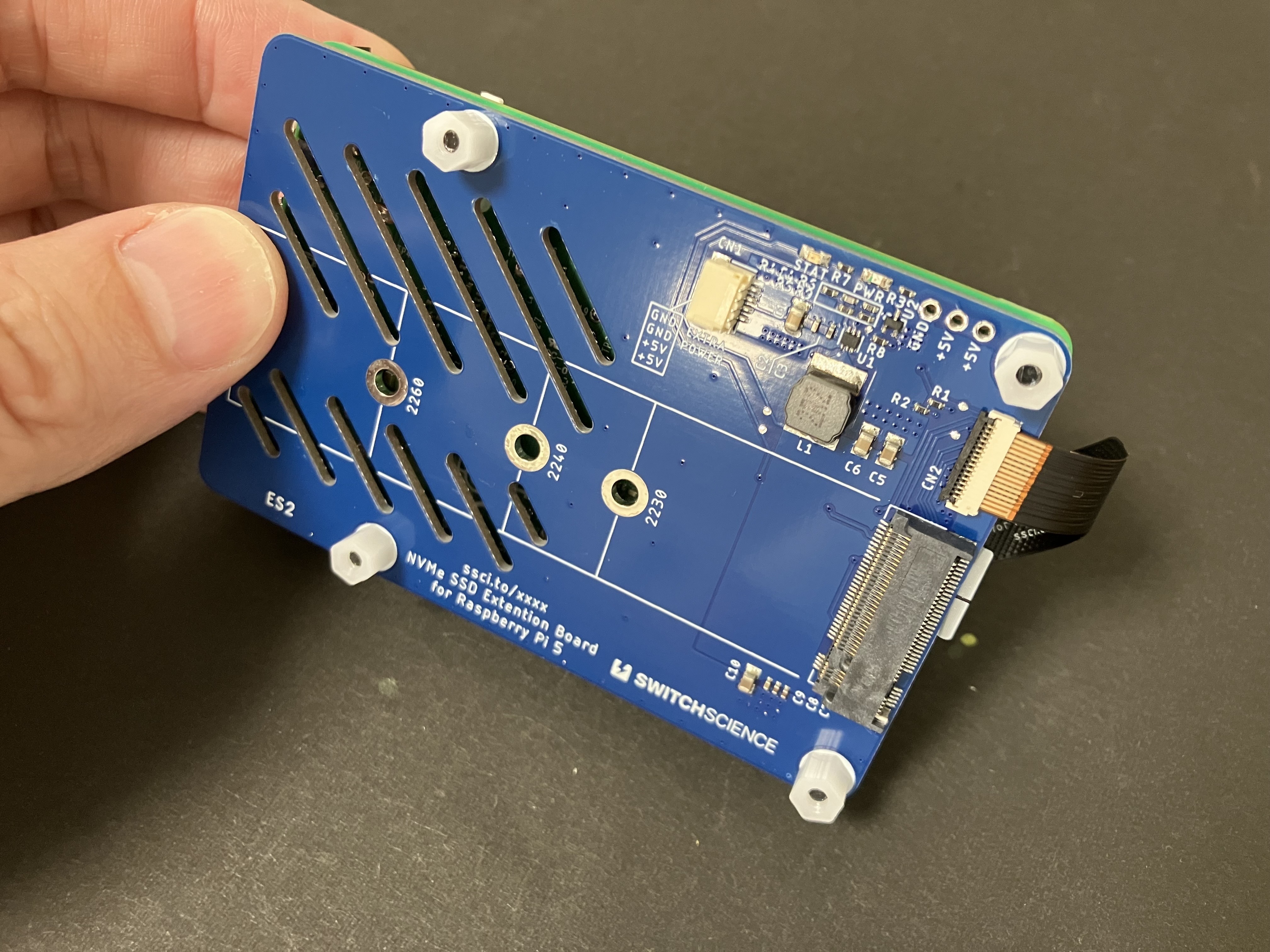

Raspberry Pi 5用NVMe SSD拡張ボードをクルリと返し、Raspberry Pi 5の裏側の飛び出したネジに取り付け、M2.6 5mmジュラコンスペーサーで固定します。
IMG_3856

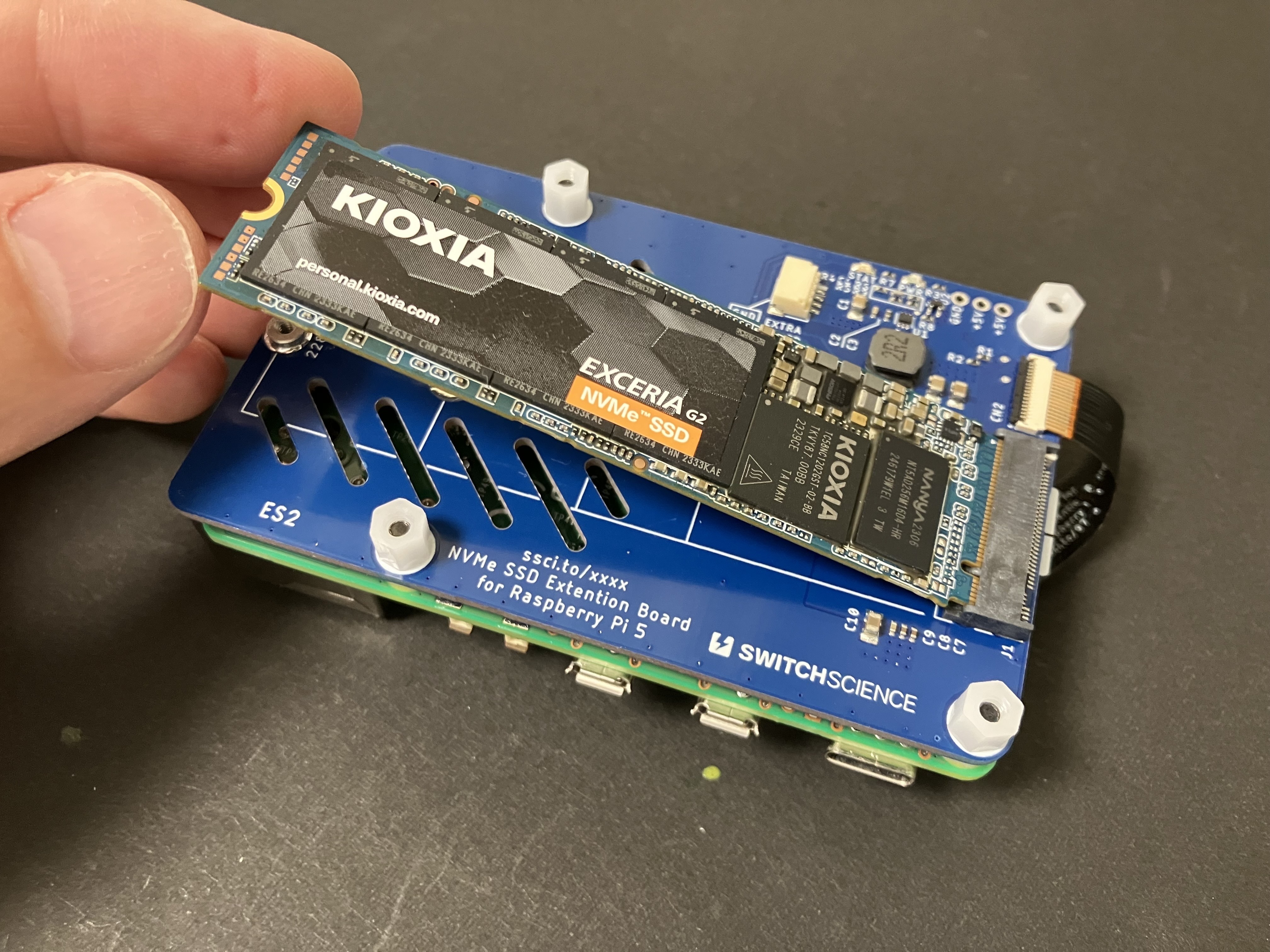

NVMe SSDをM.2 M-Keyに挿入し、
IMG_3857

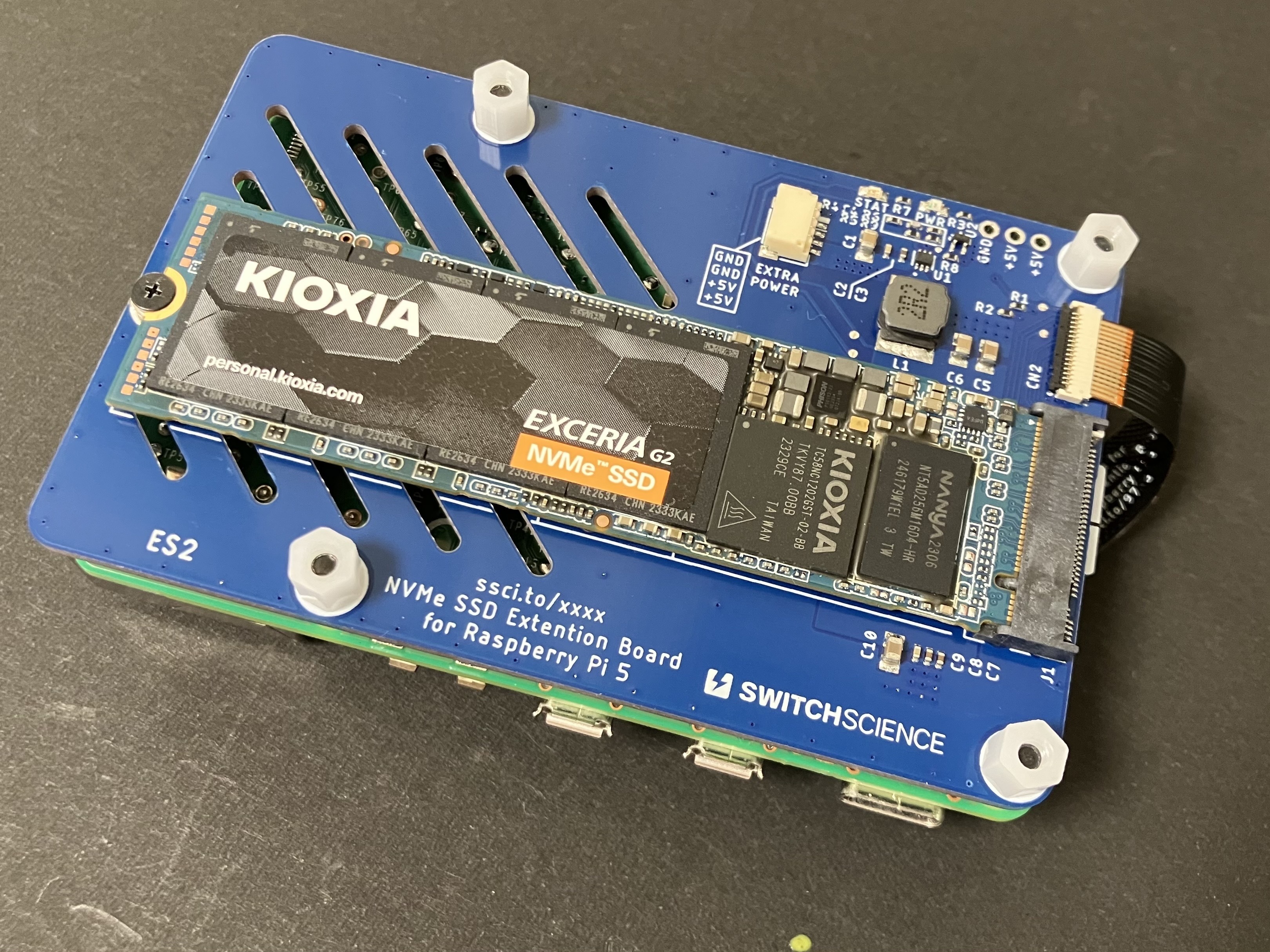

M2 3mmネジでNVMe SSDを固定すれば完成です。
IMG_3861

OSのセットアップ

Raspberry Pi 5をSDカードから起動しこちらの手順にしたがってソフトウェアをアップデートします。アップデートが完了したら再起動してください。

shell
$ sudo apt update && sudo apt full-upgrade
$ sudo rpi-eeprom-update
$ sudo raspi-config
※Advanced Options > Bootloader Version > Latestを選択
$ sudo rpi-eeprom-update -a

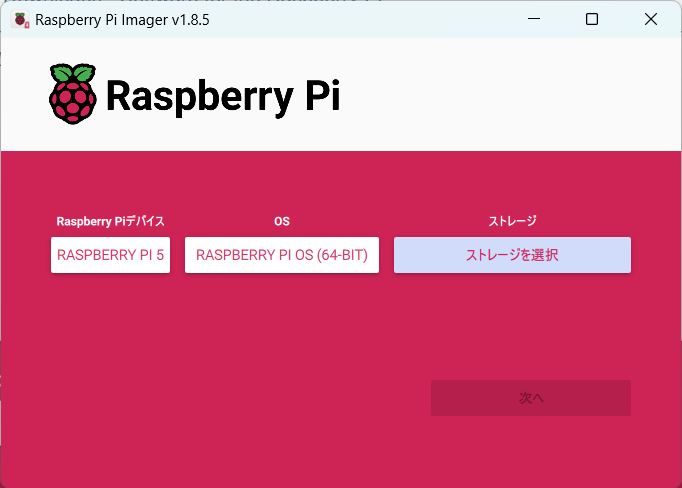

再起動したらRaspberry Pi Imagerを起動し、NVMe SSDにOSをインストールしてください。


OSのインストールが終わったら電源オフし、SDカードを取り外してから再度電源オンするとNVMe SSDから起動します。

NVMe SSDから優先して起動したい場合、sudo raspi-configで6 Advanced Options→A4 Boot Order→B2 NVMe/USB Boot Boot from NVMe before trying USB and then SD Cardを選択してください。

またPCIe Gen 3を有効にすると（6 Advanced Options→A8 PCIe Speed→YES）倍ぐらい速くなります。

以上です。
