8658 nRF5340 MDBT53-1Mモジュールピッチ変換基板のブートローダー書き込み手順

Published at July 3, 2023 3:09 p.m.
Edited at July 3, 2023 3:22 p.m.

8658 nRF5340 MDBT53-1Mモジュールピッチ変換基板へブートローダーを書き込む手順を解説します。

準備するもの

  • USB-Cケーブル
  • J-Link
  • SWD 10ピンケーブル（1.27mmピッチ）

必要なソフトウェアのインストール

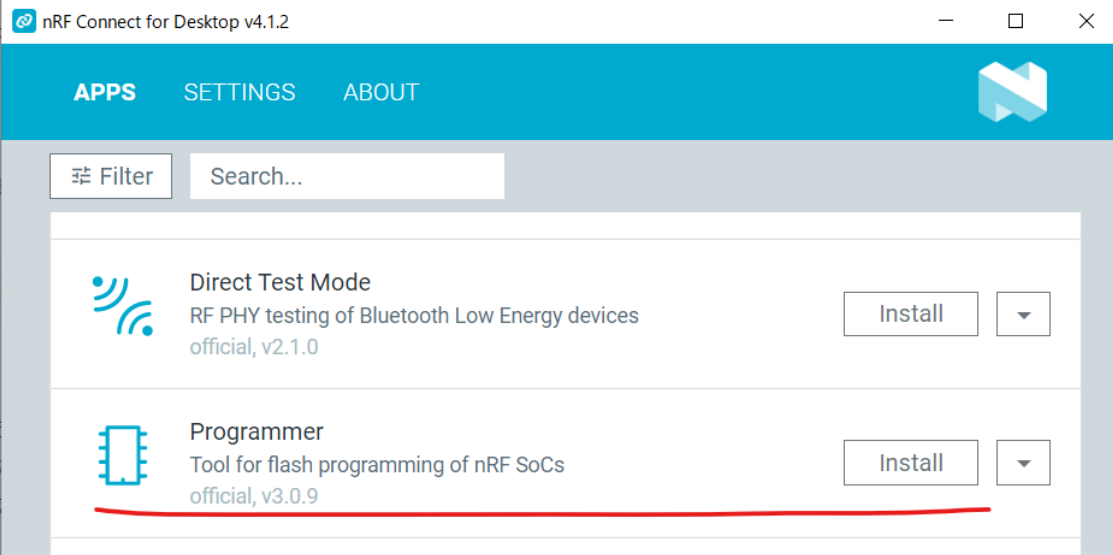

nRF Connect for Desktopをダウンロードしインストールしてください。インストールが終わったらnRF Connect for Desktopを起動しProgrammerをインストールしてください。


書き込み手順

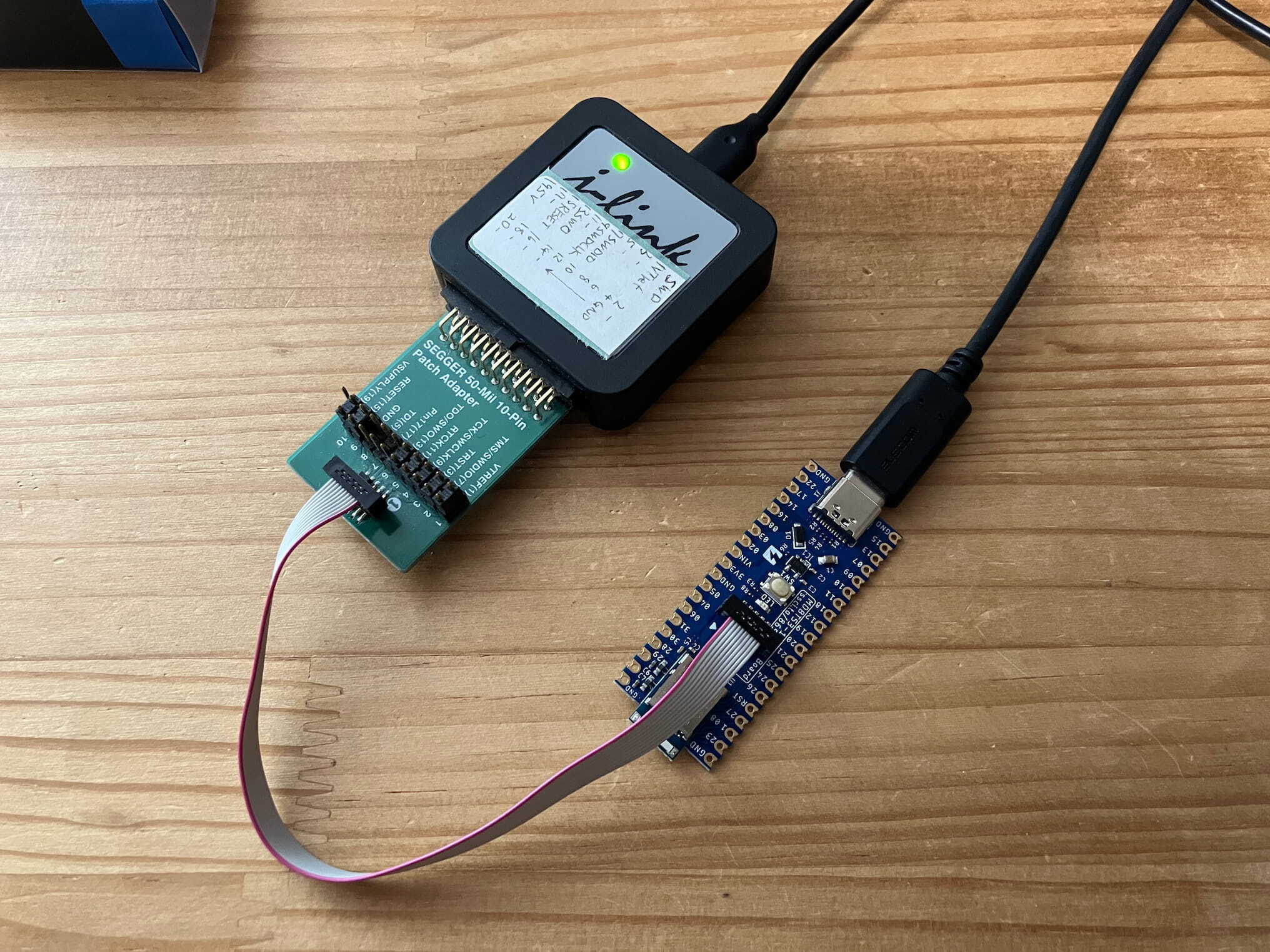

img_1740

  1. nRF5340 MDBT53-1Mモジュールピッチ変換基板とJ-LinkをSWD 10ピンケーブル（1.27mmピッチ）で接続します。
  2. nRF5340 MDBT53-1Mモジュールピッチ変換基板とパソコンUSB充電器をUSB-Cケーブルで接続します。
  3. nRF Connect for DesktopからProgrammerを起動します。
  4. SELECT DEVICEをクリックしJ-Linkを選択します。
  5. Add fileをクリックしてBrowse...でブートローダーのhexファイルを選択します。
  6. Erase&Writeをクリックすると書き込みが開始されます。
  7. しばらくすると書き込みが完了し自動的にリセットします。
  8. LEDが点滅すればOK。
